熱源機器とは？ボイラーやチラーの構造・種類から設備更新のタイミングまで解説

工場や倉庫の空調や給湯を支える「熱源機器」。
設備の老朽化が進み、更新時期を見極めたいとお考えではないでしょうか。

熱源機器は、建物全体の快適性や生産効率に関わる重要な設備です。
更新のタイミングを逃すと、突然の故障によって生産停止が起こるおそれがあります。

この記事では、熱源機器の基本的な役割や種類、更新を判断する目安、更新によるメリットまで、工場や倉庫の設備管理に必要な知識をわかりやすく解説します。

熱源機器（熱源設備）とは？

熱源機器とは、建物の空調や給湯に必要な冷熱や温熱をつくり、供給する設備の総称です。工場やオフィスビル、倉庫などで快適な室内環境を保つうえで、欠かせない役割を担っています。

代表的な熱源機器としては、温水や蒸気をつくるボイラー、冷温水をつくるチラー、冷却水を循環させる冷却塔があげられます。これらの機器は、ガスや電気、石油といったエネルギーを使い、効率よく熱を生み出します。

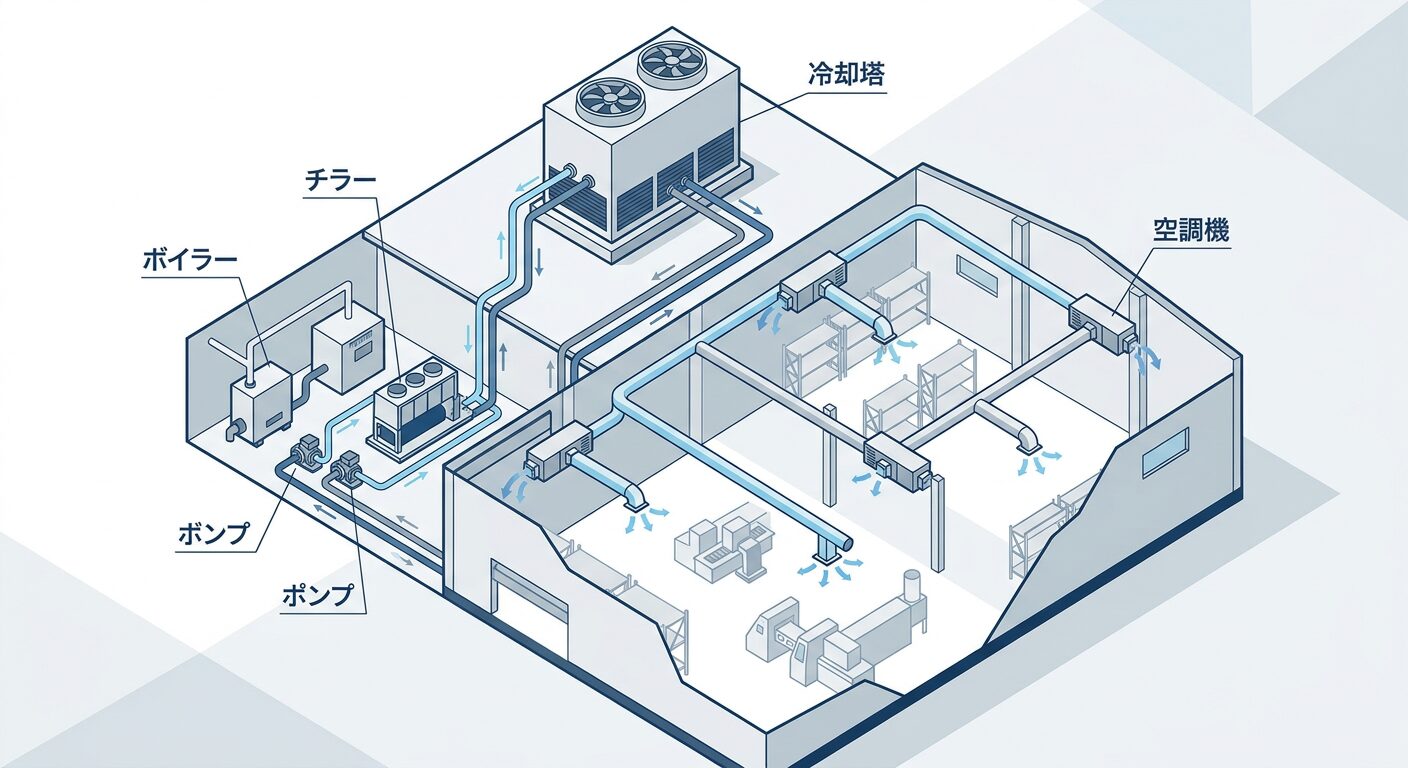

熱源機器は、空調設備の心臓部ともいえる存在です。空調システムは、熱源設備、熱搬送設備、空気調和機、自動制御設備の4つで構成されており、熱源機器でつくられた冷熱や温熱が配管を通して建物全体に運ばれることで、冷暖房が機能します。

工場や倉庫では、作業環境の快適性だけでなく、製品の品質管理や従業員の安全確保という面でも、熱源機器の安定稼働が欠かせません。設備が古くなると省エネ性能が下がるため、適切な時期に更新することが重要です。

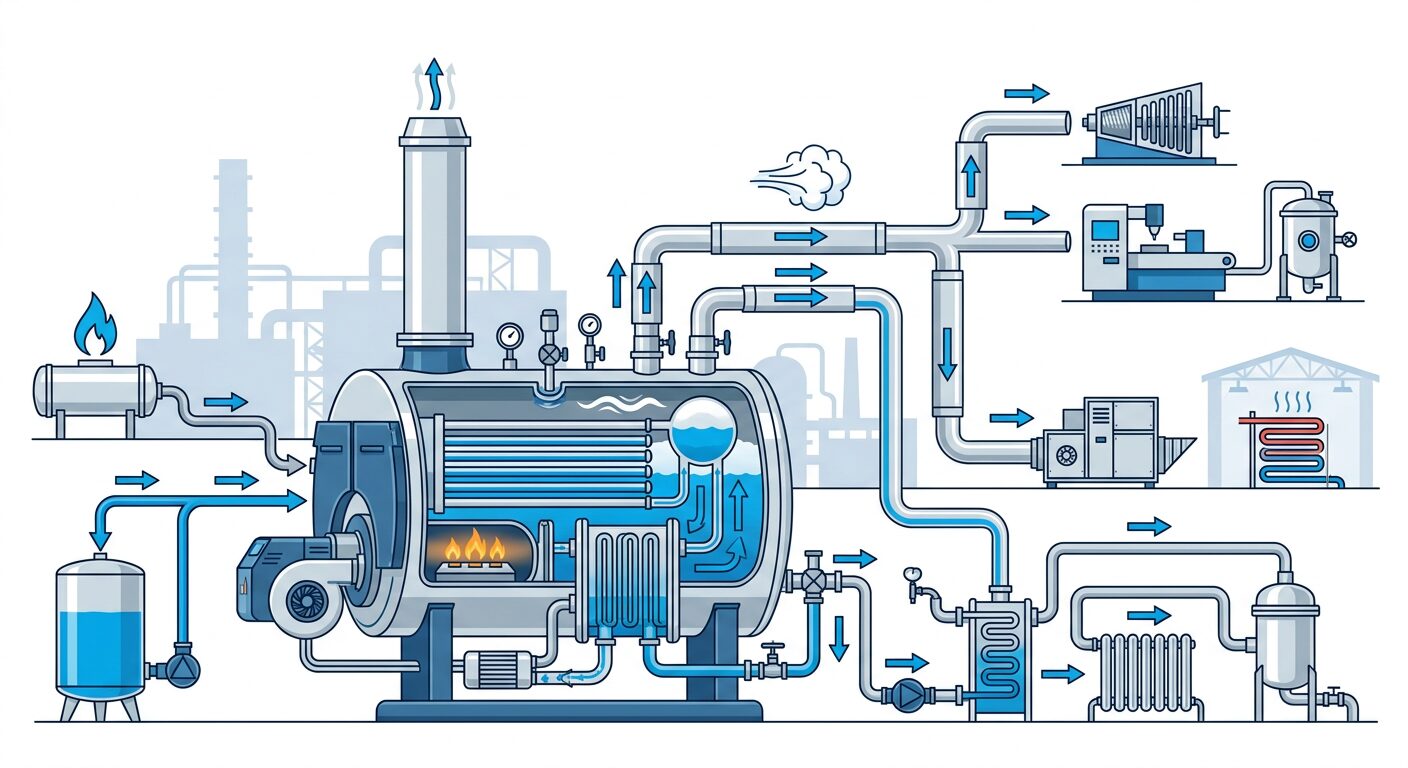

熱源機器の主な種類 ①ボイラー

ボイラーは、水を加熱して蒸気や温水をつくる熱源機器です。語源は英語の「boil」で「沸騰させる」を意味します。工場の生産工程や建物の暖房、給湯などに使われています。

工場では、蒸気を使った殺菌や洗浄、加熱などに用いられます。オフィスビルや倉庫では、暖房や給湯の熱源として活用されています。

ボイラーには、用途や内部構造によってさまざまな種類があります。以下では、基本的な構造と分類を解説します。

ボイラーの基本的な構造

ボイラーは、本体、燃焼室、付属装置の3つで構成されています。

本体は、水をためて加熱する容器です。燃焼室では、ガスや石油などの燃料を燃やして熱を発生させます。その熱で本体内の水を加熱し、蒸気や温水をつくる仕組みです。

付属装置には、給水ポンプ、安全弁、圧力計、水位計などがあります。これらが連動することで、ボイラーの安全な運転と効率的な熱供給が保たれます。とくに安全弁は、内部の圧力が異常に上がったときに自動で蒸気を逃がし、爆発事故を防ぐ役割を担います。

ボイラーの運転には、労働安全衛生法にもとづく資格が必要です。規模や種類によって、ボイラー技士（特級・一級・二級）の資格が求められます。また、定期的な性能検査や点検も義務づけられており、法令を守った管理が欠かせません。

用途による分類

ボイラーは、つくり出す熱媒体の違いによって、温水ボイラーと蒸気ボイラーの2つに大きく分けられます。用途や必要な温度に応じて使い分けられます。

〈温水ボイラー〉

温水ボイラーは、水を加熱して温水をつくる設備です。主に暖房や給湯など、低圧で使う用途に用いられます。

蒸気ボイラーに比べると構造がシンプルで、保守しやすい点が特徴です。また、温水は蒸気より熱容量が大きく、安定して熱を供給しやすいという利点もあります。工場では、床暖房や空調の熱源として使われることが多く、オフィスビルや倉庫でも広く導入されています。

ただし、蒸気ボイラーに比べると熱効率はやや下がるため、大きな熱量を必要とする生産工程には向かない場合もあります。

〈貫流ボイラー〉

貫流ボイラーは、水管ボイラーの一種で、水が細い管の中を流れるあいだに蒸気へ変わる構造です。ドラムを持たないコンパクトな設計が特徴です。

小型で軽く、設置に広いスペースを必要としないため、省スペース化を進めたい工場や建物で採用されています。また、起動が早く、負荷の変動にも対応しやすい点も強みです。

近年は、省人化や省スペース化へのニーズが高まっており、貫流ボイラーを導入するケースが増えています。ただし、水質管理は厳しく求められるため、定期的な保守が欠かせません。

〈丸ボイラー〉

丸ボイラーは、円筒形の胴体に水をため、その内部に煙管を通して加熱する構造のボイラーです。炉筒煙管ボイラーとも呼ばれます。

構造がシンプルで扱いやすく、比較的小規模な設備に向いています。水位や圧力が安定しやすく、運転管理がしやすい点も特徴です。

ただし、大容量には対応しにくく、高圧での使用にも制限があります。また、起動や停止に時間がかかるため、負荷変動が大きい用途には向きません。

〈排熱ボイラー〉

排熱ボイラーは、工場の生産工程やガスタービンなどから出る高温の排ガスを熱源として使い、蒸気や温水をつくるボイラーです。

既存の排熱を活かせるため、エネルギー効率の向上に役立ちます。とくに、高温の排ガスが多く発生する工場では、導入によって大きな省エネ効果が見込めます。

排熱ボイラーは、燃料を直接燃やさないため、CO2排出量の削減にもつながります。環境負荷の低減を重視する企業にとって、注目されている設備です。

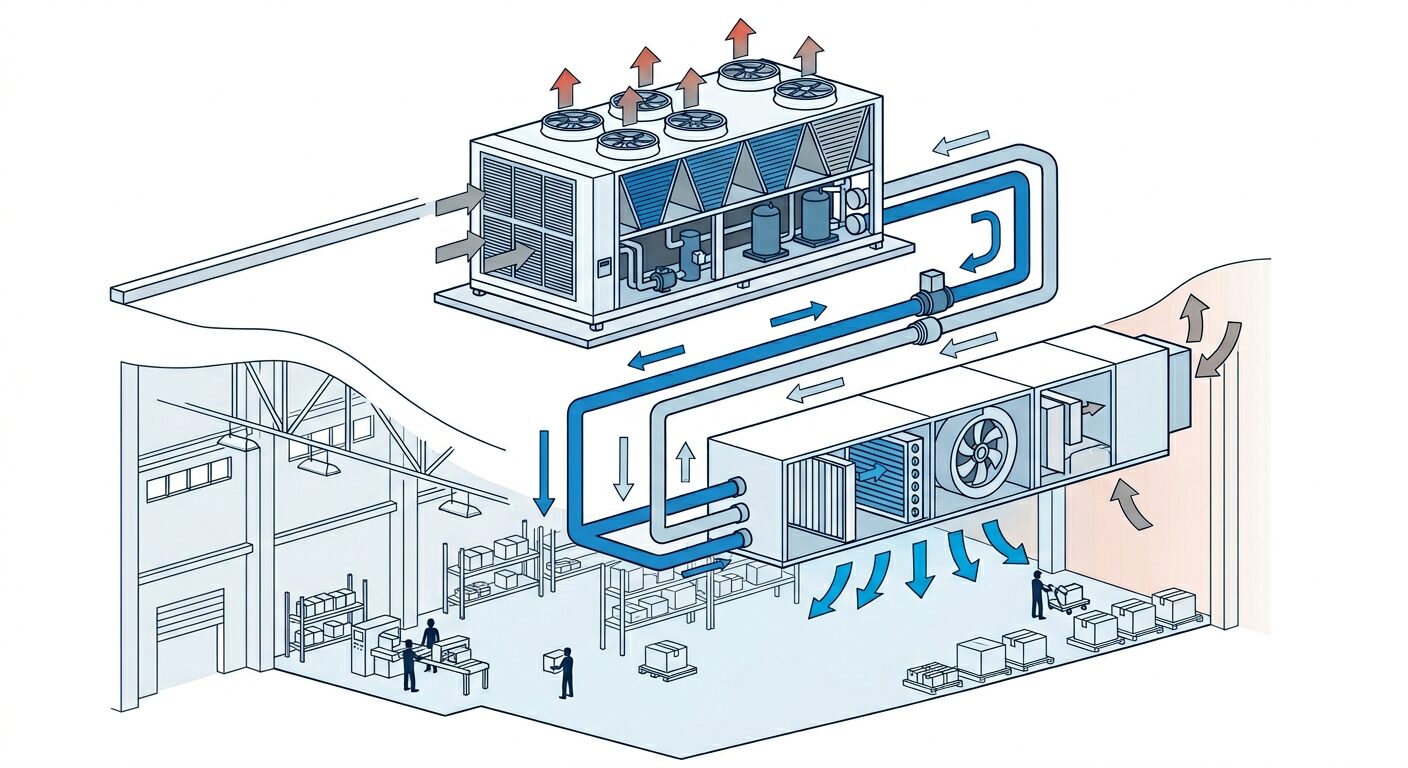

熱源機器の主な種類 ②チラー

チラーは、冷却水や温水をつくる熱源機器です。大規模な建物や工場の空調システムで、冷房や暖房に必要な冷温水を供給する役割を担います。

ボイラーが温めるための設備であるのに対し、チラーは冷やすことを主な目的とした設備です。ただし、冷温水機と呼ばれるタイプは、冷却と加熱の両方に対応できます。

工場では、生産設備の冷却や空調管理、製品の品質維持などに使われます。また、データセンターや食品工場など、24時間安定した冷却が求められる施設でも欠かせません。

チラーの基本的な構造

チラーは、冷媒の状態変化を利用して熱を移動させる装置です。冷媒は蒸発するときに周囲の熱を奪い、凝縮するときに熱を放出します。チラーは、この性質を活かして冷却や温度管理を行います。

この仕組みによって、一定の温度に保たれた液体である冷温水を循環させ、建物や設備から熱を取り除きます。冷やされた水は配管を通って空調機や生産設備に送られ、室内や機械を冷却します。

チラーには、冷水だけをつくる冷凍機と、冷水と温水の両方をつくれる冷温水機があります。用途や季節に応じて使い分けることで、熱源を効率よく管理できます。

チラーの冷却サイクルは、蒸発、圧縮、凝縮、膨張の4つの工程を繰り返します。蒸発器では、冷媒が低圧で蒸発しながら周囲の熱を吸収します。続いて、圧縮機で高温・高圧になった冷媒は、凝縮器で熱を放出し、液体に戻ります。

その後、膨張弁で圧力を下げられ、再び蒸発器へ送られます。この一連の流れを、冷凍サイクルと呼びます。

チラーの種類

チラーは、冷媒の種類や冷却方式の違いによって、吸収式と蒸気圧縮式の2つに大きく分けられます。特徴が異なるため、用途や条件に応じて選ぶことが重要です。

〈吸収式〉

吸収式チラーは、水を冷媒として使い、臭化リチウムなどの吸収液と組み合わせて冷却する方式です。圧縮機を使わず、熱エネルギーを利用して冷却するため、消費電力を抑えやすい特徴があります。

構成は、蒸発器、吸収器、再生器、凝縮器に分かれています。冷媒である水が蒸発と凝縮を繰り返すことで、冷却を行う仕組みです。蒸発器の内部を真空に近い状態にして水の沸点を下げ、効率よく気化させます。

吸収式チラーは、環境負荷を抑えやすく、廃熱も活用できるため、工場での利用に向いています。また、静音性にも優れており、騒音を抑えたい施設でも採用されています。

ただし、吸収液である臭化リチウムには腐食性があるため、配管や熱交換器は劣化が進みやすい傾向があります。導入後は、状態を継続的に確認することが大切です。

〈蒸気圧縮式〉

蒸気圧縮式チラーは、フロン類などの冷媒を圧縮機で圧縮し、冷凍サイクルをつくる方式です。圧縮式チラーやヒートポンプ式チラーとも呼ばれます。

構成は、蒸発器・圧縮機・凝縮器・膨張弁に分かれています。冷媒を低圧と高圧に変化させながら、効率よく熱を移動させる仕組みです。冷媒が蒸発するときに熱を吸収し、凝縮するときに熱を放出する性質を利用しています。

吸収式に比べると構造がシンプルで、小型化しやすい点が特徴です。また、起動が早く、負荷変動にも対応しやすいため、さまざまな規模の施設で導入されています。

一方で、圧縮機を動かすための電力が必要なため、吸収式より消費電力は大きくなりやすい傾向があります。

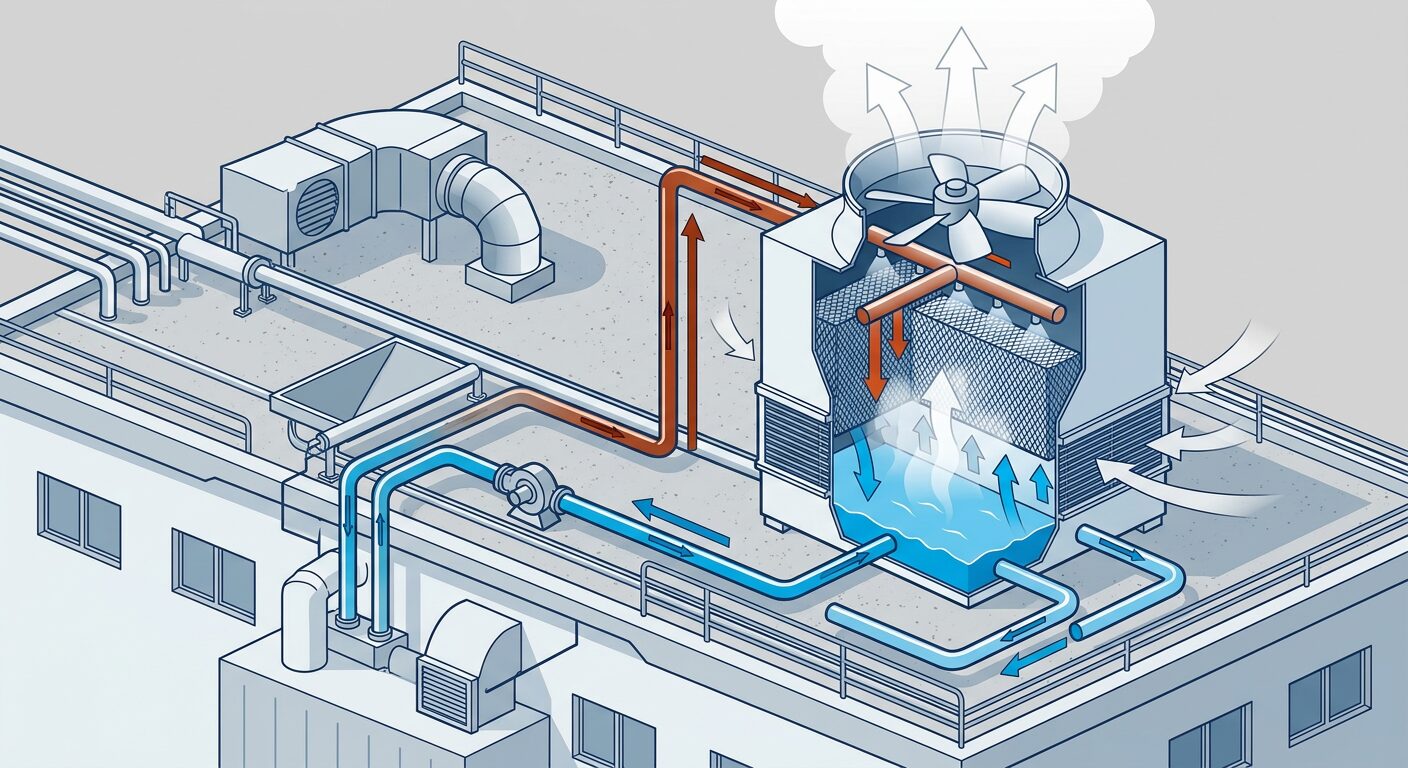

冷却塔とは

冷却塔は、チラーや冷凍機で使った冷却水を冷やす設備です。クーリングタワーとも呼ばれ、熱源機器を効率よく運転するうえで重要な役割を担います。

チラーは、冷媒を冷やすために冷却水を使います。冷却水はその過程で熱を受け取り、温度が上がります。そのため、冷却塔で冷やしてから再び循環させます。

冷却塔では、温まった冷却水を細かな水滴にして空気と触れさせます。水が蒸発するときに熱を奪う気化熱を利用し、冷却水の温度を下げる仕組みです。

冷却塔は屋外に設置されることが多く、外気温や湿度の影響を受けます。また、内部の水はレジオネラ菌が繁殖しやすい環境になりやすいため、定期的な清掃と水質管理が欠かせません。

熱源機器の寿命を左右する要因

熱源機器の寿命は、使用環境や運転状況、保守の頻度によって大きく変わります。適切に管理すれば長く使えますが、条件によっては法定耐用年数を迎える前に故障するおそれも否定できません。

法定耐用年数は一般的に15年程度とされています。ただし、これは税務上の基準であり、実際に使える年数とは一致しません。

工場や倉庫では、稼働時間が長く、負荷も大きいため、寿命が短くなりやすい傾向があります。

熱源機器の劣化を早める要因としては、以下の理由があげられます。

• 　・運転時間の長さ
• 　・負荷変動の大きさ
• 　・設置環境の厳しさ
• 　・保守不足

連続運転や、頻繁な起動・停止は、機器に大きな負担がかかります。

また、高温多湿の環境や塩害地域、粉じんの多い場所では、腐食や汚れが起こりやすく、熱交換器や配管の劣化も進みやすくなります。

定期的な点検や清掃を怠ると、スケールである水あかの付着や冷媒の劣化が進み、効率が低下します。効率が下がると、同じ能力を出すためにより多くのエネルギーが必要になり、機器への負担も大きくなります。

熱源機器の交換・更新を判断する際の目安

熱源機器の交換や更新を検討する際は、年数だけで判断することはできません。設備の状態や運転状況を総合的に見極めることが重要です。

更新のタイミングを逃すと、突然の故障によって生産が止まるおそれがあります。一方で、まだ使える設備を早く交換すると、余計なコストがかかります。

ここでは、設備更新を検討すべき具体的なサインを解説します。

性能が低下してきた

設備の能力が新品時に比べて明らかに落ちている場合は、更新を検討すべきタイミングです。

たとえば「冷房や暖房が効きにくい」「設定温度に達するまで時間がかかる」といった症状は、熱源機器の性能低下を示すサインです。

性能が低下すると、同じ能力を保つために運転時間が長くなり、エネルギー消費量も増えます。その結果、設備全体の効率も悪化します。

点検記録や光熱費のデータを確認し、数年前に比べて明らかに効率が落ちている場合は、更新を視野に入れて検討しましょう。

なお、熱源機器の更新にあたっては、機器単体の入れ替えだけでなく、搬送設備や制御設備を含めたシステム全体での見直しが重要です。

周辺設備との整合が取れていないと、更新後も十分な性能を発揮できないことがあるため、設備全体のバランスを踏まえて計画する必要があります。

異音や水漏れが確認される

運転中に異音がする、配管から水が漏れているといった症状は、設備の劣化が進んでいるサインです。

異音の原因には、ポンプのベアリング摩耗・圧縮機の不具合・配管の振動などがあります。放置すると、部品の破損や機器の停止につながるおそれがあります。

水漏れは、配管の腐食やパッキンの劣化、接続部の緩みなどが主な原因です。少量でも放置すると、周囲の設備や床を傷める可能性があります。

異音や水漏れが発生した場合は、早めに専門業者へ点検を依頼し、修理で対応できるのか、交換が必要なのかを見極めることが重要です。

部品の消耗が早まってきた

同じ部品を短期間に何度も交換している場合は、設備全体の寿命が近づいている可能性があります。

熱源機器は、長く使ううちに全体の劣化が進みます。ひとつの部品を交換しても、ほかの部分が傷んでいれば、すぐに別の箇所が故障することがあります。

点検記録や修理履歴を確認し、ここ数年で部品交換の頻度が明らかに増えている場合は、更新計画を立てるタイミングといえます。

エラーメッセージが頻繁に出る

制御盤にエラー表示が頻繁に出る、アラームが鳴る回数が増えたといった症状も、更新を検討すべきサインです。

エラーの内容はさまざまですが、温度異常・圧力異常・流量不足・通信エラーなど、センサーや制御系統の不具合が原因になっていることが少なくありません。

一時的なエラーであれば、リセットで復旧することもあります。ただし、同じエラーが繰り返し発生する場合は、根本原因を特定する必要があります。

エラーの発生頻度や内容を記録し、専門業者に相談することで、適切な対応を判断しやすくなります。

熱源機器を交換・更新するメリット

熱源機器の更新には費用投資が必要ですが、適切なタイミングで更新すれば、さまざまなメリットが得られます。

とくに最新の熱源機器は、省エネ性能・安全性・運転制御の精度が大きく向上しています。古い設備を使い続けるよりも、更新を行ったほうが設備全体の効率化につながるケースは少なくありません。

ここでは、熱源機器を更新する主なメリットを解説します。

生産性や品質が向上する

最新の熱源機器は、温度制御の精度が高く、安定して運転できます。設定温度とのずれが小さいため、製品の品質管理もしやすくなります。

とくに、食品工場や製薬工場のように、温度管理が製品品質に直結する業種では、熱源機器の性能が生産効率を大きく左右します。温度のムラや変動を抑えられれば、不良品の発生を減らし、生産ロスの抑制にもつながります。

また、最新機器はインバータ制御や自動運転機能が充実しており、負荷に応じて効率よく運転します。そのため、エネルギーの無駄を抑えながら、必要な能力を安定して供給できます。

工場全体の空調環境が整えば、従業員の作業効率の向上も期待できます。快適な温度環境は、集中しやすさや体調管理にも関わるため、生産性の向上にもつながるでしょう。

従業員の安全性が向上する

古い熱源機器は、安全装置の劣化や制御系統の不具合によって、事故のリスクが高まりやすくなります。ボイラーの爆発や冷媒漏れ、火災といった重大な事故を防ぐためにも、適切なタイミングでの更新が重要です。

最新の熱源機器は、多重の安全装置や異常検知システムを備えており、トラブルが起きた際には自動で運転を停止できます。また、遠隔監視システムと連携することで、異常の早期発見と迅速な対応もしやすくなります。

さらに、保守のしやすさも高まっており、点検や清掃を行いやすい設計になっています。作業者の負担を軽減しながら、安全な作業環境の確保にもつながります。

従業員の安全を守ることは、企業にとって重要な責任です。

事故を未然に防ぐことは、企業への信頼を高めることにもつながります。

ランニングコストを削減できる

最新の熱源機器は、省エネ性能が大きく向上しています。古い設備に比べて、同じ能力を出すために必要なエネルギーが少なくて済むため、電力や燃料の使用量を抑えやすくなります。

また、故障やトラブルが減ることで、修理対応の回数も抑えられます。計画的に保守を進めやすくなり、予算の見通しも立てやすくなります。

まとめ

熱源機器は、工場や倉庫の空調や給湯を支える重要な設備です。ボイラーやチラーなどの種類や構造を理解し、適切な更新時期を見極めることが、安定した生産活動と快適な作業環境の維持につながります。

性能の低下や異音、部品の消耗といった兆候が見られたら、早めに専門業者へ相談しましょう。更新によって、省エネ性能や従業員の安全性の向上も期待できます。
